Construindo um Medidor

01. Vamos fazer um círculo com 10 cm de diâmetro, para isso vamos utilizar as linhas guias, clique sobre a régua e arraste uma linha guia para dentro da folha.

02. Dê dois clique sobre a linha guia e configure sua posição em 0 (zero) e depois clique em mover.
Agora digite 100 (cem), verifique que a unidade de medida deverá estar em milímetros e clique em adicionar.

Clique na propriedade Horizontal e adicione mais duas linhas guias, uma na posição 0 (zero) e outra em 100 (cem).

03. Clique em Exibir e depois em "Alinhas as Linhas guias".

04. Com a ferramenta Elipse, desenhe dentro da seleção um círculo.

05. Adicione mais duz linhas guias. Uma na horizontal na medida 50 e outra na vertical também em 50.

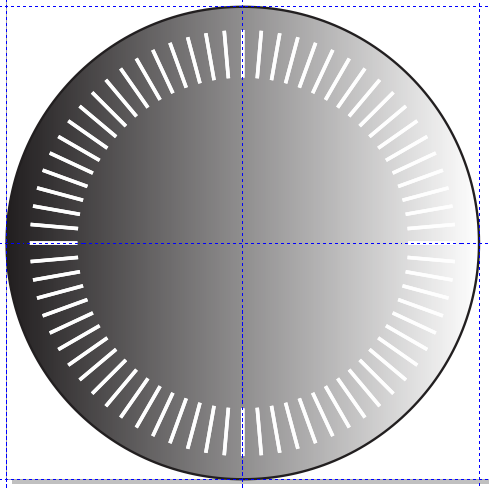

06. Com a ferramenta Mão Livre, desenhe no local indicado uma linha de qualquer tamanho. Depois altere o tamanho para 10 mm e na ferramenta contorno altere para o valor 0,75mm e posicione na parte central conforme o desenho.

 07. Clique novamente na linha e desloque o centro de rotação para o centro da elipse.

08. Vá no menu Organizar / Transformação / Girar

09. Na caixa que se abre, configure para, 5º (cinco graus) e no número de cópias defina 71.

10. Pinte a elipse de gradiente de preto para o branco linear, Coloque um contorno de 0.5mm cor branca, altere a cor dos traços também para branca.

11. Duplique a elipse pressionando a tecla + (mais), altere o tamanho para 105 x 105, pressione Ctrl+Page Down para enviar para trás.

12. Atribua uma cor gradiente do preto para o branco com algulo de 180º. Retire a cor do contorno.

13. Duplique novamente a elipse e altere o tamanho para 120 x 120, pressione as teclas Ctrl+Page Down para enciar para trás e atribuia uma cor gradiente do preto para o branco com angulo de 45º.

14. Faça um retângulo como na imagem abaixo.

15. Com o retângulo selecionado pressione Shift e clique na elipse interior, na imagem abaixo ela esta na cor vermelha somente para refeência.

16. Clie na ferramenta interseção.

17. Pressione Ctrl+Page Up, apague o retângulo, sua imagem deve estar igual a esta.

18. Altere o preenchimento degradê para o ângulo 270º do preto para o cinza 30¢.

19. Vamos fazer os parafusos. Crie um circulo de 5 mm de diâmetro, coloque preenchimento gradiente do vermelho para o amarelo, tipo cônico.

20. Vamos fazer o ponteiro, crie uma elipse de 10mm de diâmetro (1 cm), coloque como preenchimento gradiente, do vermelho para o branco com ângulo de -90º, tipo cônico sem contorno. Faça um retângulo de 50mm 8m, pinte de vermelho sem contorno, converta em curva e com a ferramenta forma delete um dos nós.

21. Centralize o nó superior e depois posicione a frente da elipse. Centralize o ponteiro do desenho.

22. Selecione a elipse menor, pressione a tecla + (mais) diminua a elipse para 65x65mm. Pinte da cor cinza 20% contorno preto de 0.5mm.

23. Pressione a tecla + (mais) altere o tamanho da elipse para 46 x 46.

24. Selecione as duas últimas elipses criadas e clique no botão aparar. Selecione a elipse menor e delete.

25. Selecione essa figura nova e pressione as teclas Ctrl+PageDown até ele ficar como na imagem abaixo:

26. Crie uma linha para dividir a forma como na imagem:

27. Clique em cada uma das linhas guias e delete todas.

28. escreva a palavra "Ruim", fonte Arial, tamanho 18. Selecione o texto e depois a forma criada cinza. Vá no menu Texto / Ajustar texto ao caminho.

29. Agora clique no marcador vermelho próximo ao texto e arraste para posicionar como na imagem::

30. repita os mesmos passos para a palavra "Bom".

31. Selecione o ponteiro vermelho juntamente com a elipse vermelha e pressione as teclas Shift+Page UP.

32. Para finalizar escreva a palavra "INTERNET", na fonte Arial, tamanho 12, cor cinza 20%, selecione a parte inferior do marcador e pressione a tecla "C" e depois "E" isso fará com que a palavra internet fique centralizada.

33. Seu medidor deverá estar assim:
