01. Abra o Corel e crie um documento com nome simboloinfinito no tamanho A4, CMYK e resolução de 300.

02. Com a ferramenta retângulo faça um quadrado de 60x60mm. Sem preenchimento e contorno espessura mínima.

03. Ative as seguintes configurações.

Obs.: No local de diretrizes por aparecer Linhas Guias (conforme sua versão do Corel).

04. Com a ferramenta elipse crie um circulo por dentro desse quadrado, espessura mínima, com a elipse selecionada pressione Ctrl+Q para converter em curva.

05. Selecione os dois objetos e rotacione 45°.

06. Pegue a ferramenta forma e clique na elipse.

07. Dê dois cliques no contorno da elipse para adicionar um nó

08. Arraste esse nó até o nó superior do quadrado.

09. Na barra de Ferramentas Propriedades altere o modo do nó para cúspide.

10. Clique nos nós auxiliares (um de cada vez)

11. Arraste o nó auxiliar até o nó principal.

12. E deixe a figura assim:

13. Selecione o quadrado e delete.

14. Rotacione o objeto para que fique assim

15. Pegue a ferramenta Contorno

16. Configure para e adicione 1 etapa externa de 8mm.

17. Pressione Ctrl+K para separar.

18. Pressione Ctrl+U para desagrupar.

19. Selecione a forma menor e adicione 1 etapa interna de 8mm.

20. Novamente pressione Ctrl+K e depois Ctrl+U.

21. Selecione a forma em destaque:

22. Altere a espessura da linha para 40px.

23. Pressione as teclas Ctrl+Shift+Q para converter em objeto.

24. Pressione Ctrl+A para selecionar todos os objetos, pressione a tecla + (ou Ctrl+C e Ctrl+V).

25. Clique no botão para espelhar horizontalmente.

26. Posicione as formas de modo que a ponta da forma preta coincida com a ponta da forma amarela. Obs.: As cores são somente para destacar as formas.

27. Ficando assim:

28. Com todos os objetos selecionados retire a cor de preenchimento deixando contorno preto.

29. Ative a ferramenta de preenchimento inteligente

30. Vamos pintar todas as formas: (Pode ser tudo de uma cor só, mas tem que pintar todas).

31. Aproxime do centro das formas.

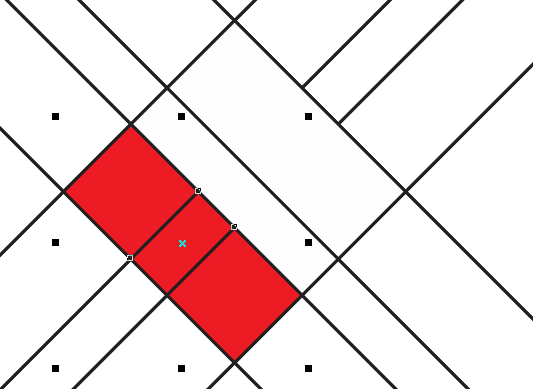

32. Selecione os três retângulos destacados e clique na opção Soldar.

33. Resultando:

34. Vamos selecionar os outros 3 retângulos e soldar.

35. E por fim os outros 3 e soldar.

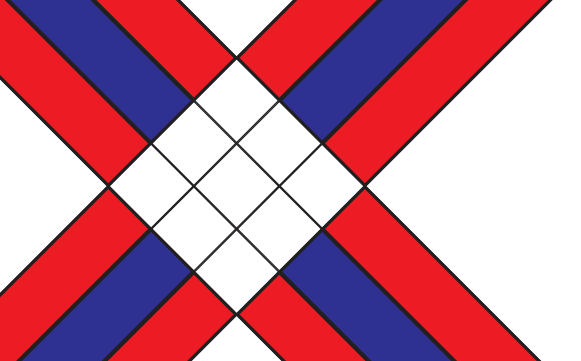

36. Ficando assim:

37. Duplique o o retângulo em destaque. (Ctrl+C e Ctrl+V)

38. Posicione como na imagem:

39. Vamos aplicar esse recurso no retângulo debaixo. Selecione, duplique e posicione.

40. Neste momento vamos selecionar as partes em destaque:

41. Agora vamos clicar na opção de soldar.

42. Vamos agora selecionar estas formas que estão em destaque.

43. Agora vamos clicar na opção de soldar.

44. Vamos agora selecionar estas formas que estão em destaque.

45. Agora vamos clicar na opção de soldar.

46. Vamos aplicar as cores finais, opte pelas cores que mais se encaixam com seu projeto. Os dois retângulos ao centro deverão estar na cor preta.

47. Selecione os dois retângulos em destaque:

48. Selecione a Ferramenta Transparência.

49. Na Barra de Propriedades altere as características para Uniforme e 75%.

50. Ficando assim

51. Selecione todos os objetos e retire o contorno.

52. Final.

01. Crie um novo projeto, renomeie para Ingresso Convite, 125mm de largura por 55mm de altura.

02. Clique duas vezes na ferramenta Retângulo, assim teremos um retângulo do tamanho da página.

03. Crie outro retângulo com as seguintes medidas, 30mm x 55mm.
04. Com o retângulo menor selecionado pressione Shift e clique no retângulo maior, pressione as teclas L (left) e E (para centralizar na horizontal). Ficando assim:

05. Vamos fazer mais um retângulo, com as medidas de 15mm x 55mm. Posicione como representado na imagem abaixo.

06. Agora com a ferramenta elipse, crie uma com as medidas 35mm x 35mm e posicione como na imagem abaixo.

07. Com a elipse selecionada pressione Ctrl+C e depois Ctrl+V.

08. Posicione a nova elipse como na imagem.

09. Selecione o retângulo destacado e pressione Delete.

10. Selecione a elipse em destaque e o retângulo maior.

11. Clique no menu Organizar / Formato / Interseção.

12. Selecione a elipse da esquerda e pressione Delete.

13. Repita os passos para a outra elipse. E depois selecione a elipse novamente e pressione Delete.

14. Pinte o retângulo maior de verde e retire a cor de contorno, as formas circulares e o retângulo menor pinte de branco também sem contorno.

15. Salve a imagem abaixo.

16. No Corel clique com o botão direito na área de trabalho e importe a imagem.

17. Com o casal selecionado pressione Ctrl+C e Ctrl+V para obter uma cópia.

18. Com um casal selecionado, clique no menu Efeitos / PowerClip / Colocar dentro do recipiente.

19. Clique na forma da esquerda como na imagem.

20. Perceba que logo abaixo aparece a caixa de controle, clique na opção Editar PowerClip.

21. Edite a imagem de tal forma que fique o mais próximo da imagem abaixo

22. Clique no menu Bitmaps / Converter em Bitmaps, Resolução 300 dpi, OK.

23. Clique no botão Interromper a Edição de conteúdo.

22. Selecione a outra imagem do casal e clique na opção inverter horizontalmente.

23. Repita os procedimentos de PowerClip utilizado acima.

24. Vamos adicionar os textos.

25. Agora vamos posicionar os textos.

26. Na data vamos selecionar e teclar Ctrl+K para separar o texto. Acerte a posição do texto como no exemplo e depois agrupe. (Ctrl+G).

27. Posicione a hora logo abaixo da data como na imagem, achate o texto se necessário.

28. Agrupe a data com a hora, selecione a ferramenta contorno e configure assim:

Externo / 1 etapa / 2,0mm / canto arredontado / branca.

29. Selecione o valor, pressione Ctrl+K, selecione o valor 25,00, pressione Ctrl+K novamente e ajuste como na imagem.

30. Selecione todos os ítens do valor e agrupe. Posicione Ctrl+C e Ctrl+V e posicione como na imagem.

31. Vamos agora configurar a numeração automática dos convites.

32. Clique em Arquivo / Impressão Mesclada / Criar... mesclagem

33. Criar novo texto. Avançar.

34. Clique dentro da opção Numeric Field e defina um nome para o campo. Ex.: numero. Clique em Adicionar.

35. Selecione o campo criado e modifique as características. Conforme a quantidade de convites que vai criar.

Em nosso exemplo vamos criar 50 convites, então no formato coloque X0, desmarque a opção incrementar continuamente... valor inicial coloque 1 e valor final coloque 50. Clique em Avançar.
